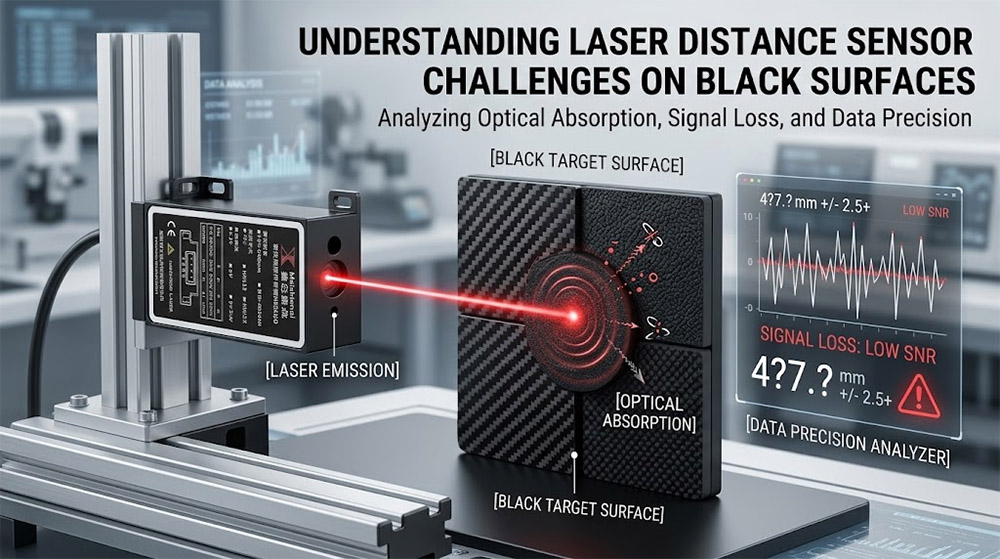

Laserowy czujnik odległości do czarnych powierzchni: dlaczego pomiar się nie udaje
Na zautomatyzowanych liniach produkcyjnych bezkontaktowa kontrola optyczna często napotyka utrzymujące się wąskie gardło: standardowe urządzenia optoelektroniczne zawodzą w przypadku ciemnych obiektów. Zastosowanie gotowego laserowego czujnika odległości do czarnych powierzchni — takich jak wulkanizowana guma węglowa, matowe tworzywa sztuczne formowane wtryskowo lub ciemne anodowane metale — często prowadzi do przerw w sygnale, niestabilności danych i fałszywych błędów poza zakresem.
Zrozumienie, dlaczego występują te błędy pomiarowe, wymaga analizy utraty fotonów, mikrotopografii celu i responsywności detektora.
Kluczowe przyczyny błędów pomiarowych
1. Poważny głód fotonowy
Standardowy czujnik optyczny emituje widzialną czerwoną wiązkę (650 nm) i oblicza pozycję na podstawie odbitych fotonów. Standardowa biała ceramika odbija 90% padającego światła, podczas gdy czarna guma wypełniona węglem odbija mniej niż 2%. Ponad 98% energii optycznej jest pochłaniane i zamieniane na ciepło. Pozostałe światło docierające do fotodetektora spada poniżej poziomu szumu termicznego, zaburzając stosunek sygnału do szumu (SNR) i uniemożliwiając obliczenie krawędzi lub odległości.
2. Odbicie lustrzane na wykończeniach o wysokim połysku
Nie wszystkie ciemne materiały rozpraszają światło w sposób rozproszony:
Matowe czarne elementy rozpraszają bardzo niewiele fotonów, powodując głód czujnika.
Błyszczące czarne powłoki i żywice działają jak zwierciadła optyczne. Światło odbija się dokładnie pod kątem odwrotnym ( $\theta_r = \theta_i$ ). W standardowych układach triangulacyjnych powracająca wiązka całkowicie omija soczewkę odbiorczą, chyba że czujnik jest ustawiony dokładnie prostopadle do powierzchni.
3. Penetracja podpowierzchniowa ciemnych polimerów
W przypadku czarnego polioksymetylenu (POM), nylonu i ciemnych żywic energia lasera wnika kilka mikrometrów poniżej granicy fizycznej, zanim nastąpi rozproszenie wsteczne. Ta wewnętrzna dyfuzja rozmywa plamkę optyczną rzutowaną na matrycę CMOS czujnika, zniekształcając algorytmy obliczania środka ciężkości i powodując fałszywe odczyty grubości lub położenia.
4. Opóźnienie ekspozycji w przejściach o wysokim kontraście
Podczas skanowania naprzemiennie jasnych i ciemnych obszarów konwencjonalne przemysłowe laserowe czujniki odległości mają trudności z dostosowaniem swojej wewnętrznej automatycznej kontroli wzmocnienia (AGC). Zmiany ekspozycji mogą trwać do 30 milisekund i powodować tymczasowe martwe punkty podczas kontroli przenośnika taśmowego lub liniowego z dużą prędkością.
Rozwiązania inżynieryjne dla metrologii ciemnego celu
Pokonywanie przeszkód o niskim współczynniku odbicia wymaga wyspecjalizowanych konfiguracji sprzętowych, a nie samej zwiększonej mocy lasera:
Niebieskie lasery o długości fali (405 nm): Krótsze długości fal wykazują znacznie wyższą skuteczność rozpraszania powierzchniowego na polimerach organicznych i zmniejszają penetrację podpowierzchniową w porównaniu z czerwonymi diodami.
Fotodiody lawinowe o wysokim wzmocnieniu (APD): W celu wykrywania czasu przelotu (ToF) na duże odległości moduły APD zwielokrotniają słabe sygnały zwrotne na poziomie sprzętowym, utrzymując niezawodny współczynnik SNR.
CMOS o wysokim zakresie dynamiki (HDR): zaawansowane
high-precision optical measurement moduleswykorzystują algorytmy logarytmicznej ekspozycji pikseli, aby uchwycić współczynnik odbicia poniżej 1% bez efektu rozmycia podczas kontroli sąsiednich jasnych powierzchni.
Wybierając sprzęt do wymagających komórek automatyki, inżynierowie powinni wybrać specjalistyczne laserowe czujniki przemieszczenia do celów o niskim współczynniku odbicia, wyposażone w dynamiczne czasy ekspozycji w zamkniętej pętli poniżej 100 mikrosekund.
Często zadawane pytania (FAQ)
P1: Dlaczego czerwony laserowy czujnik odległości do czarnych powierzchni nie działa na wulkanizowanej gumie?
Odp.: Światło czerwone (650–660 nm) jest prawie całkowicie pochłaniane przez wypełniacz z sadzy. Przy odbiciu rozproszonym poniżej 2% powracający sygnał fotonu jest słabszy niż podstawowy szum elektryczny czujnika, co powoduje zaniki sygnału.
P2: W jaki sposób czujniki niebieskiego lasera poprawiają pomiary ciemnych polimerów?
Odp.: Niebieskie lasery (405 nm) oddziałują skuteczniej z mikrostrukturami powierzchni docelowej. Drastycznie zmniejszają przenikanie światła podpowierzchniowego i rozpraszają więcej użytecznego światła z powrotem do odbiornika CMOS.
P3: Czy czujnik laserowy może niezawodnie mierzyć błyszczące czarne cele?
O: Tak, ale standardową triangulację rozproszoną należy zastąpić wyrównaniem odbicia lustrzanego, ustawiając odbiornik dokładnie wzdłuż ścieżki odbicia lustrzanego emitera.
