Comment choisir un capteur de distance laser pour les projets industriels

Comment choisir un capteur de distance laser pour les projets industriels

La sélection du bon capteur de distance laser peut avoir un impact significatif sur les performances, la fiabilité et l’efficacité d’un système industriel. Que vous conceviez des machines automatisées, des équipements d'automatisation d'entrepôt, des systèmes robotiques, des infrastructures intelligentes ou des solutions d'inspection de fabrication, le choix d'un capteur approprié garantit des mesures précises et une stabilité opérationnelle à long terme.

Cependant, de nombreux ingénieurs et équipes d'approvisionnement se concentrent uniquement sur la plage de mesure et le prix, tout en négligeant d'autres spécifications critiques qui affectent directement les performances réelles.

Ce guide explique les facteurs les plus importants à prendre en compte lors du choix d'un capteur de distance laser pour des projets industriels et vous aide à éviter les erreurs de sélection courantes.

Pourquoi la sélection des capteurs est importante

Les capteurs de distance laser sont largement utilisés dans les secteurs industriels car ils offrent des capacités de mesure rapides, précises et sans contact.

Les applications courantes incluent :

• Automatisation d'usine
• Navigation AGV et AMR
• Positionnement robotique
• Systèmes de manutention
• Automatisation d'entrepôt
• Surveillance structurelle
• Positionnement de la grue
• Systèmes de sécurité industrielle
• Alignement des machines
• Contrôle dimensionnel

Choisir le mauvais capteur peut entraîner :

• Mesures inexactes
• Temps d'arrêt du système
• Efficacité de production réduite
• Augmentation des coûts de maintenance
• Remplacement fréquent du capteur

Une sélection appropriée au stade de la conception permet d'éviter ces problèmes et d'améliorer la fiabilité globale du projet.

1. Définir la plage de mesure requise

La première spécification à évaluer est la mesure de la distance.

Différentes applications industrielles nécessitent différentes gammes :

De nombreux ingénieurs sélectionnent des capteurs avec des portées trop longues, ce qui augmente souvent inutilement les coûts.

Une approche pratique consiste à choisir un capteur avec une plage de mesure d'environ 20 à 30 % supérieure à la distance de fonctionnement maximale prévue.

Cela offre une marge de sécurité tout en conservant des performances optimales.

2. Déterminez les exigences de précision

Les exigences de précision varient considérablement selon les secteurs.

Par exemple:

Précision au niveau millimétrique

Convient pour :

• Fabrication de précision
• Équipement CNC
• Assemblage électronique
• Positionnement robotique
• Contrôle qualité

Exigence typique :

±1 mm à ±5 mm

Précision au niveau du centimètre

Convient pour :

• Détection de véhicules
• Positionnement de l'entrepôt
• Surveillance industrielle

Exigence typique :

±10 mm à ±50 mm

Précision au niveau du mètre

Convient pour :

• Surveillance extérieure à longue portée
• Applications de sécurité
• Systèmes d'aide à l'arpentage

La plus grande précision n’est pas toujours nécessaire. Sélectionnez un capteur qui correspond aux exigences réelles du projet pour optimiser les coûts et les performances.

3. Tenez compte de la fréquence de mesure

La fréquence de mesure détermine la fréquence à laquelle le capteur met à jour les données de distance.

Cette spécification est essentielle dans les applications dynamiques.

Applications à basse vitesse

Exemples :

• Surveillance du niveau du réservoir
• Surveillance structurelle
• Gestion du stockage

Exigence typique :

1 à 10 Hz

Applications à vitesse moyenne

Exemples :

• Systèmes de convoyeurs
• Automatisation d'entrepôt
• Vérification de position

Exigence typique :

10 à 50 Hz

Applications à grande vitesse

Exemples :

• Robotique
• Contrôle de mouvement
• Automatisation industrielle
• Surveillance des vibrations

Exigence typique :

50 à 100 Hz ou plus

Une fréquence de mesure insuffisante peut entraîner des réponses retardées et une précision réduite du système.

4. Évaluer les caractéristiques de la surface cible

Les performances du capteur dépendent fortement de la cible mesurée.

Les facteurs comprennent :

Couleur de la surface

Les objets sombres réfléchissent généralement moins d’énergie laser que les surfaces de couleur claire.

Matériau de surface

Les performances peuvent varier lors de la mesure :

• Métal
• Plastique
• Caoutchouc
• Verre
• Béton
• Surfaces peintes

Finition de surface

Les surfaces hautement réfléchissantes ou brillantes peuvent affecter la qualité des mesures.

Dans la mesure du possible, testez le capteur dans des conditions de fonctionnement réelles avant le déploiement final.

5. Évaluer les conditions environnementales

Les environnements industriels sont souvent difficiles.

Les considérations importantes comprennent :

Poussière

Les usines de fabrication, les mines et les chantiers de construction peuvent contenir des particules en suspension dans l'air qui affectent la transmission laser.

Humidité

Les systèmes extérieurs sont souvent confrontés à la pluie, à la condensation et à l’humidité.

Température

Les équipements industriels peuvent fonctionner dans des environnements allant de températures inférieures à zéro à des zones de production à haute température.

Vibration

Les machines lourdes peuvent créer des vibrations continues qui affectent la stabilité des mesures.

Le choix d'un capteur de qualité industrielle offrant une protection environnementale appropriée permet de maintenir une fiabilité à long terme.

6. Vérifiez l'indice de protection

L'indice IP indique la résistance à la poussière et à l'eau.

Les évaluations courantes incluent :

Les systèmes d'automatisation intérieure peuvent nécessiter uniquement une protection IP54, tandis que les projets d'infrastructure extérieure nécessitent souvent une protection IP67 ou supérieure.

7. Sélectionnez la bonne interface de communication

Les systèmes industriels modernes nécessitent une intégration transparente.

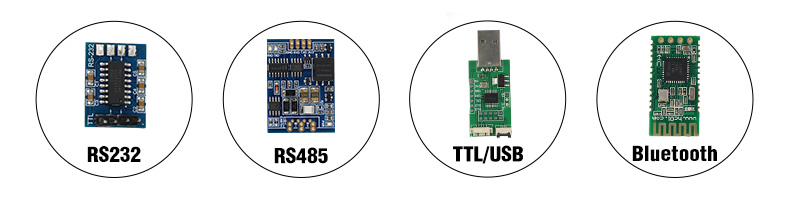

Les interfaces communes incluent :

UART

Idéal pour les systèmes embarqués et les microcontrôleurs.

RS232

Largement utilisé dans les équipements industriels et les systèmes existants.

RS485

Excellent pour les communications longue distance et les environnements industriels.

Modbus

Populaire dans les applications PLC et d’automatisation industrielle.

Ethernet

Convient aux systèmes de surveillance en réseau.

CAN-Bus

Fréquemment utilisé dans les applications automobiles et de machines mobiles.

Vérifiez toujours la compatibilité avec votre système de contrôle avant de sélectionner un capteur.

8. Tenez compte de l'espace d'installation

Les contraintes d'espace influencent souvent la sélection du capteur.

Les capteurs compacts sont préférés dans :

• Drones
• Robotique
• Appareils portables
• Instruments intelligents
• Équipement embarqué

Les capteurs plus grands peuvent offrir des portées plus longues mais nécessitent plus d'espace d'installation.

Considérer:

• Dimensions du capteur
• Méthode de montage
• Poids
• Exigences d'acheminement des câbles

pendant la phase de conception.

9. Applications intérieures et extérieures

Les environnements intérieurs offrent généralement des conditions d’éclairage stables et des températures de fonctionnement prévisibles.

Les applications extérieures présentent des défis supplémentaires :

• Lumière directe du soleil
• Brouillard
• Pluie
• Neige
• Poussière
• Fluctuations de température

Les capteurs conçus pour une utilisation en extérieur incluent souvent des fonctionnalités améliorées de filtrage optique et de protection de l’environnement.

10. Évaluer le coût total de possession

Le capteur le moins cher n’est pas toujours le choix le plus économique.

Considérer:

• Coût d'achat initial
• Coût d'installation
• Exigences d'entretien
• Fréquence d'étalonnage
• Durée de vie prévue
• Risque de temps d'arrêt

Un capteur de meilleure qualité permet souvent de réduire les coûts d'exploitation à long terme grâce à une fiabilité améliorée et une maintenance réduite.

Erreurs courantes lors du choix d'un capteur de distance laser

De nombreux projets industriels rencontrent des problèmes en raison d’erreurs de sélection évitables.

Les erreurs courantes incluent :

• Choisir la gamme en fonction uniquement des spécifications plutôt que des conditions réelles
• Ignorer les facteurs environnementaux
• Négliger la compatibilité des communications
• Achat basé uniquement sur le prix
• Sélection d’une précision inutilement élevée
• Négliger les exigences de montage
• Échec des tests sur les matériaux cibles réels

Éviter ces erreurs peut améliorer considérablement les résultats du projet.

Tendances futures en matière de mesure laser industrielle

À mesure que l'Industrie 4.0 continue d'évoluer, les capteurs de distance laser deviennent de plus en plus importants pour :

• Usines intelligentes
• Maintenance prédictive
• Robots mobiles autonomes
• Jumeaux numériques
• Automatisation basée sur l'IA
• Systèmes de surveillance à distance

Les futurs capteurs offriront une plus grande précision, des taux de mesure plus rapides, des facteurs de forme plus petits et une connectivité améliorée pour les plates-formes IoT industrielles.

Conclusion

Choisir le bon capteur de distance laser nécessite bien plus que comparer la plage de mesure et le prix. Les ingénieurs doivent évaluer soigneusement la précision, la fréquence, les conditions environnementales, les interfaces de communication, les exigences d'installation et la fiabilité à long terme.

En comprenant ces facteurs dès le début du processus de conception, les équipes industrielles peuvent sélectionner un capteur qui offre des performances précises, une intégration transparente et un fonctionnement fiable tout au long du cycle de vie du projet.

Un capteur de distance laser bien choisi améliore non seulement la qualité des mesures, mais améliore également la productivité, réduit les coûts de maintenance et soutient le succès à long terme des systèmes d'automatisation industrielle.
