Cependant, le marché propose une large gamme de capteurs de distance laser et de modules télémètres laser, chacun optimisé pour différents scénarios. Choisir la bonne solution ne consiste pas à choisir la spécification la plus avancée, mais à faire correspondre les performances du capteur avec les conditions de fonctionnement réelles et les exigences du système .

Cet article, qui fait partie de la série de guides de sélection des capteurs de mesure laser , adopte une approche pratique et orientée application pour aider les ingénieurs et les intégrateurs de systèmes à prendre des décisions éclairées.

Du principe de mesure à l’adéquation à l’application

À un niveau fondamental, un capteur de mesure laser détermine la distance en transmettant un faisceau laser et en analysant le signal réfléchi. La manière dont ce signal est traité définit les forces et les limites du capteur.

Les capteurs de mesure de distance laser basés sur la phase sont conçus pour les portées courtes à moyennes où une précision et une répétabilité élevées sont essentielles. Ces capteurs sont couramment utilisés dans les systèmes d'automatisation industrielle, d'alignement de précision et de retour robotique.

En revanche, les modules télémètres laser à impulsion ou à temps de vol (ToF) sont optimisés pour la détection longue distance , où la capacité de mesurer des dizaines ou des centaines de mètres l'emporte sur le besoin d'une précision millimétrique. Ces solutions sont largement appliquées dans la surveillance extérieure, le positionnement à grande échelle et la mesure des infrastructures.

Comprendre cette distinction dès le début du processus de sélection permet d'éviter les inadéquations de performances et la complexité inutile du système.

La précision est une exigence, pas une compétition

La précision est souvent le premier paramètre examiné par les ingénieurs, mais une plus grande précision ne se traduit pas toujours par de meilleures performances du système.

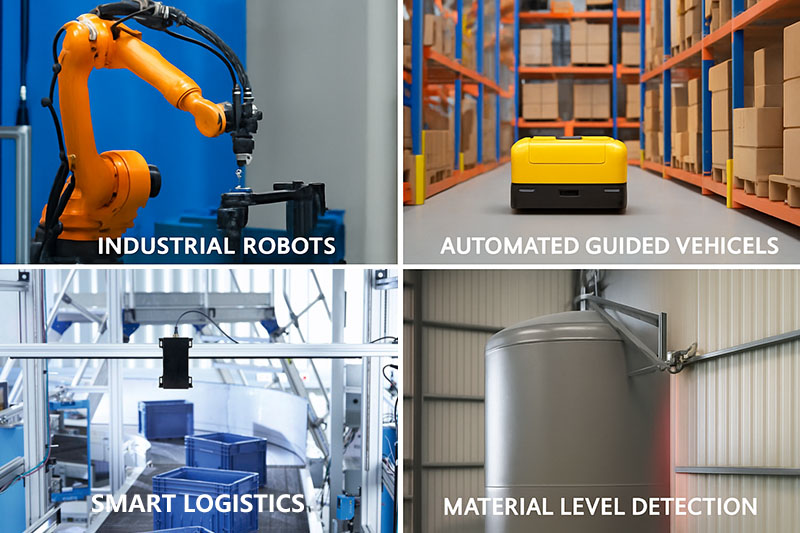

Un capteur de mesure de distance laser de haute précision , offrant généralement une précision de ± 1 mm, est idéal pour les applications telles que :

• Assemblage et positionnement automatisés

• Alignement du convoyeur et détection de la hauteur

• Contrôle par rétroaction du bras robotique

• Manutention de matériaux de précision

Cependant, ces capteurs peuvent nécessiter des conditions contrôlées, notamment un montage stable, des surfaces cibles constantes et des interférences ambiantes limitées. Pour les applications où les tolérances sont plus larges, la sélection d’une ultra-haute précision peut augmenter les coûts sans apporter d’avantages significatifs.

L’objectif n’est pas une précision maximale, mais une précision suffisante avec une stabilité à long terme.

La plage de mesure définit l'architecture du capteur

La plage de distance a un impact direct sur la conception du capteur et la fiabilité des mesures.

• Les capteurs à courte portée excellent dans les systèmes compacts avec des exigences de précision strictes.

• Les capteurs à moyenne portée équilibrent précision et couverture pour la logistique intérieure et l’automatisation.

• Les capteurs de mesure longue distance privilégient la force du signal et la robustesse environnementale plutôt que la résolution fine.

Les applications telles que la surveillance des entrepôts, la mesure du niveau extérieur et les systèmes de transport intelligents reposent souvent sur des capteurs ou des modules télémétriques laser capables de maintenir des lectures cohérentes sur de longues distances.

Dans de nombreux cas, l'intégration d'un module télémètre laser dans un système personnalisé offre une plus grande flexibilité en termes de conception optique, de disposition du boîtier et de traitement du signal.

L'adaptabilité environnementale compte plus que les spécifications

Un capteur qui fonctionne bien dans des conditions de laboratoire peut avoir des difficultés dans des environnements réels. Lors de l’évaluation d’un capteur de mesure laser, l’adaptabilité à l’environnement doit être considérée comme un facteur de sélection principal.

Les principales considérations comprennent :

• Exposition à la poussière, aux vibrations ou à l'humidité

• Fonctionnement sous une forte lumière ambiante ou sous la lumière directe du soleil

• Variation de température en milieu industriel ou extérieur

• Couleur, texture et réflectivité de la surface cible

Pour les environnements extérieurs ou difficiles, les capteurs de mesure longue distance dotés d'un filtrage optique amélioré et d'algorithmes stables fournissent des résultats plus fiables. Les systèmes d'automatisation intérieure, quant à eux, bénéficient d' une répétabilité élevée et de temps de réponse rapides .

Interfaces de communication et compatibilité des commandes

Les capteurs de distance laser modernes font généralement partie d’une architecture de contrôle plus vaste. Une communication transparente des données est essentielle pour la fiabilité et l’évolutivité du système.

Les interfaces couramment prises en charge incluent :

• UART / TTL pour les systèmes embarqués

• RS232 et RS485 pour contrôleurs industriels

• USB pour les tests et la configuration

• Modbus pour l'automatisation basée sur API

• Sorties analogiques pour les systèmes existants

Un module télémètre laser est souvent le choix préféré des développeurs travaillant avec Arduino, Raspberry Pi, ESP32 ou des cartes de contrôle personnalisées, offrant à la fois une taille compacte et des options d'intégration flexibles.

Contraintes mécaniques : taille, poids et puissance

Sur les plates-formes mobiles et limitées en espace, telles que les robots autonomes, les drones ou les instruments portables, les facteurs mécaniques sont tout aussi importants que les performances optiques.

Un capteur de mesure laser compact à faible consommation d'énergie permet :

• Durée de fonctionnement plus longue

• Charge thermique réduite

• Une plus grande liberté dans la configuration du système

Les modules télémètres laser sont particulièrement bien adaptés à ces applications, fournissant des données de distance fiables tout en minimisant l'encombrement du système.

Une méthode de sélection pratique et axée sur les applications

Plutôt que de sélectionner des capteurs sur la base de spécifications isolées, les projets réussis suivent une stratégie axée sur l'application :

• L'automatisation industrielle se concentre sur la précision, la répétabilité et la stabilité du signal

• La logistique et l'entreposage nécessitent une gamme, une vitesse et une durabilité équilibrées

• La surveillance extérieure met l'accent sur la capacité longue distance et la résistance à l'environnement

• Le développement embarqué bénéficie de conceptions modulaires et d'interfaces flexibles

En alignant les capacités des capteurs sur les exigences opérationnelles réelles, les ingénieurs peuvent réduire les risques système, simplifier l'intégration et optimiser le coût global.

Pensées finales

Choisir le bon capteur de mesure laser est une décision d'ingénierie stratégique et non une simple comparaison de spécifications. La précision, la portée, l’environnement, la communication et les contraintes physiques doivent tous être évalués ensemble.

Qu'il s'agisse du déploiement d'un capteur de mesure de distance laser de haute précision pour une automatisation de précision ou d'un capteur de mesure longue distance pour une infrastructure extérieure, une compréhension claire des besoins des applications est la clé des performances et de la fiabilité à long terme.

À mesure que les technologies de détection intelligente continuent d’évoluer, les capteurs de mesure laser et les modules de télémètre laser resteront des composants fondamentaux de la prochaine génération d’automatisation et de systèmes intelligents.
